Giới thiệu
KGL-WIN là công cụ phần mềm dùng để lập trình và gỡ lỗi cho toàn bộ dòng PLC Master-K.
Tính năng
1) Tương thích chương trình giữa các dòng PLC LS Master-K
- Người dùng có thể sử dụng tệp chương trình (*.PGM) được tạo bởi dòng PLC LS Master-K cho các dòng khác trong cùng hệ. Các tệp Program, Parameter, hoặc Variable/Comment được tạo bằng KGL-DOS hoặc GSIKGL cũng có thể sử dụng trong KGL for Windows.
2) Cấu hình hệ thống PLC theo cấu trúc dự án
- KGL for Windows quản lý chương trình người dùng định nghĩa dưới dạng dự án bao gồm Parameter và Variable/Comment. Người dùng cũng có thể lưu riêng các tệp Program (.PRG), Parameter (.PMT), Variable (.VAR), hoặc Comment (.CNT), và các tệp này có thể được sử dụng lại cho các dự án khác.
3) Giao diện thân thiện với người dùng
- Giao diện đơn giản, dễ sử dụng để tạo, chỉnh sửa và giám sát chương trình.
4) Chỉnh sửa trực tuyến (Online Editing)
- Có thể chỉnh sửa chương trình theo thời gian thực trong chế độ online. Chương trình được chỉnh sửa trong điều kiện online sẽ được tải xuống PLC một cách tự động mà không cần dừng thiết bị.
5) Giám sát thông tin từ PLC
- Người dùng có thể dễ dàng giám sát trạng thái của PLC như: trạng thái lỗi, thông tin mạng, và trạng thái hệ thống.
6) Gỡ lỗi và tự chẩn đoán (áp dụng cho dòng PLC MASTER-K mới)
- Hỗ trợ tính năng Trigger và Forced I/O để gỡ lỗi chính xác.
Kết nối với PLC
Để kết nối với PLC, người dùng chọn phương pháp kết nối và cấp độ kết nối.
- Phương pháp kết nối bao gồm:
- Kết nối qua RS-232C
- Kết nối qua modem quay số (Dial-up)
- Kết nối qua mô-đun truyền thông
- Cấp độ kết nối gồm:
- Kết nối cục bộ (Local connection)
- Kết nối từ xa 1 (Remote 1 connection)
- Kết nối từ xa 2 (Remote 2 connection)
Tùy chọn kết nối mặc định của KGL-WIN là RS-232C (COM1). Các cài đặt kết nối và cấu hình môi trường sẽ được lưu cùng với dự án.

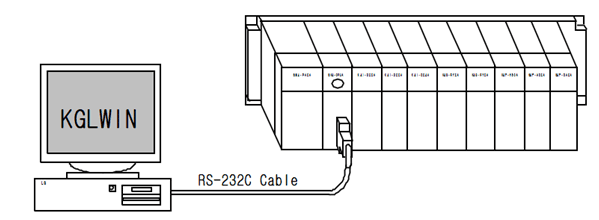

Sơ đồ đấu nối RS-232C
